蝶閥\D343H-16C\DN500,蝶閥\D943H-25\DN350

[ 2026-05-08 ]

以下是關于蝶閥型號D343H-16C DN500與D943H-25 DN350的產品介紹。

‌一、產品概述‌

兩款產品均為工業管道系統中用于調節或截?cái)嘟橘|(zhì)流量的硬密封蝶閥，采用多層次金屬硬密封或三偏心結構，具備優良的密封性能、耐腐蝕性與長使用壽命。D343H-16C為蝸輪傳動法蘭連接蝶閥，D943H-25為電動執行法蘭連接蝶閥。‌‌

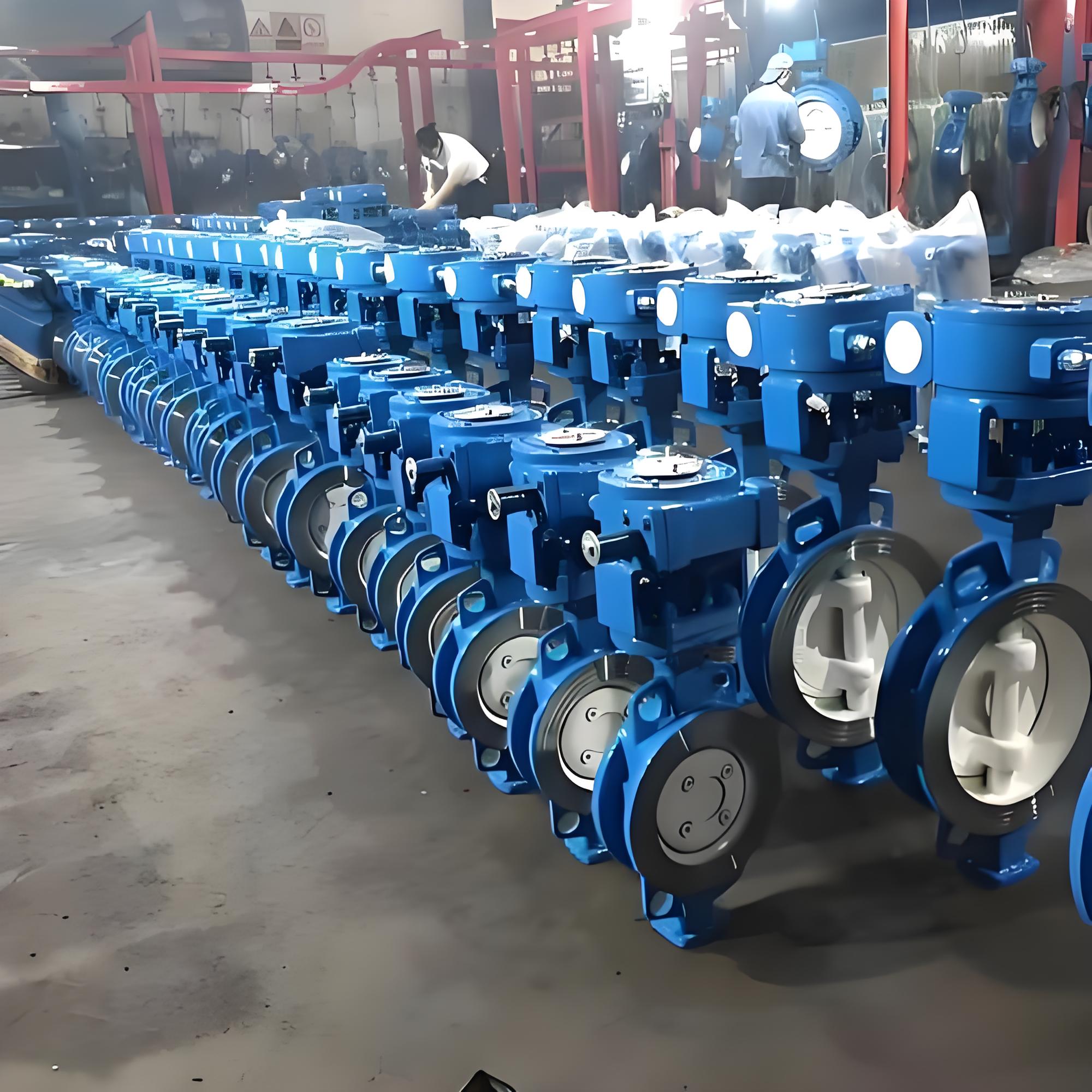

D343H-16C DN500

‌二、分型號詳細介紹‌

‌1. 蝶閥 D343H-16C DN500‌

‌驅動方式與連接形式‌：蝸輪驅動，法蘭連接。‌‌

‌公稱壓力與通徑‌：公稱壓力PN16（1.6MPa），公稱通徑DN500。‌‌

‌結構與密封‌：采用三維偏心原理設計，閥座為硬軟密封兼容的多層次結構。此設計使密封面運動軌跡理想化，相互無摩擦，實現越關越緊，達到可靠密封與零泄漏。‌‌

‌主要特點‌：

開啟力矩小，操作靈活省力。‌‌

密封性能可靠，耐磨損，使用壽命長。‌‌

蝶板外圓采用球面造型，可帶壓啟閉超過5萬次仍保持零泄漏。‌‌

密封件可更換，且密封可靠達到雙向密封。‌‌

結構緊湊，體積小，重量輕，易于拆裝維修，可在任意位置安裝。‌‌

‌適用工況‌：

‌介質‌：適用于水、蒸汽、油品、酸類腐蝕性介質等。‌‌

‌溫度‌：碳鋼材質適用溫度范圍為-29℃至425℃。‌‌

‌典型應用‌：廣泛應用于水廠、電廠、鋼廠冶煉、造紙、化工、市政給排水等系統，尤其適用于自來水管道作為流量調節設備。‌‌

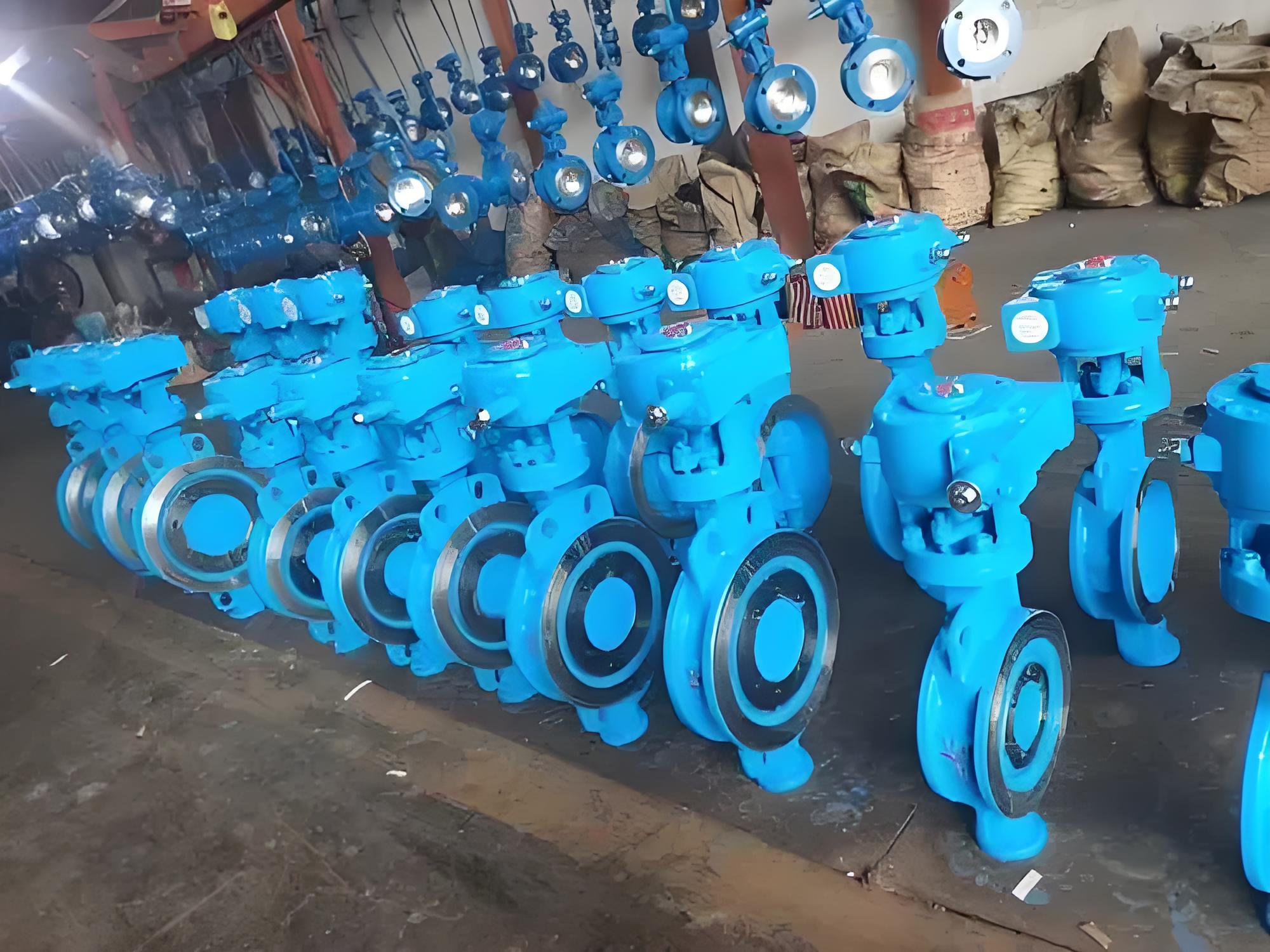

手動蝶閥

‌2. 蝶閥 D943H-25 DN350‌

‌驅動方式與連接形式‌：電動執行機構驅動（0-90°部分回轉），法蘭連接。‌‌

‌公稱壓力與通徑‌：公稱壓力PN25（2.5MPa），公稱通徑DN350。

‌結構與密封‌：采用三偏心密封結構或三維偏心多層次金屬硬密封結構。閥座與蝶板密封面選用不同硬度不銹鋼制作，蝶板密封面可堆焊鈷基硬質合金，耐磨性強。‌‌

‌主要特點‌：

結構簡單，體積小，重量輕。‌‌

只需旋轉90°即可快速啟閉，操作簡單，具有良好的流體控制特性。‌‌

具有金屬硬密封和彈性密封的雙重優點，在低溫和高溫工況下均能保持優良密封性能。‌‌

具備雙向密封功能，安裝不受介質流向和空間位置限制，可在任何方向安裝。‌‌

驅動裝置支持多工位（旋轉90°或180°）安裝，便于用戶使用。‌‌

大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。‌‌

‌適用工況‌：

‌介質‌：適用于冶金、電力、石油化工等行業的氣體、液體及腐蝕性介質。D943H系列亦常用于煤氣管道。‌‌

‌溫度‌：適用介質溫度可達≤425℃（碳鋼材質）。‌‌

‌典型應用‌：主要用于冶金、電力、石油化工、給排水和市政建設等工業管道，作調節流量和截?cái)嗔黧w使用。‌‌

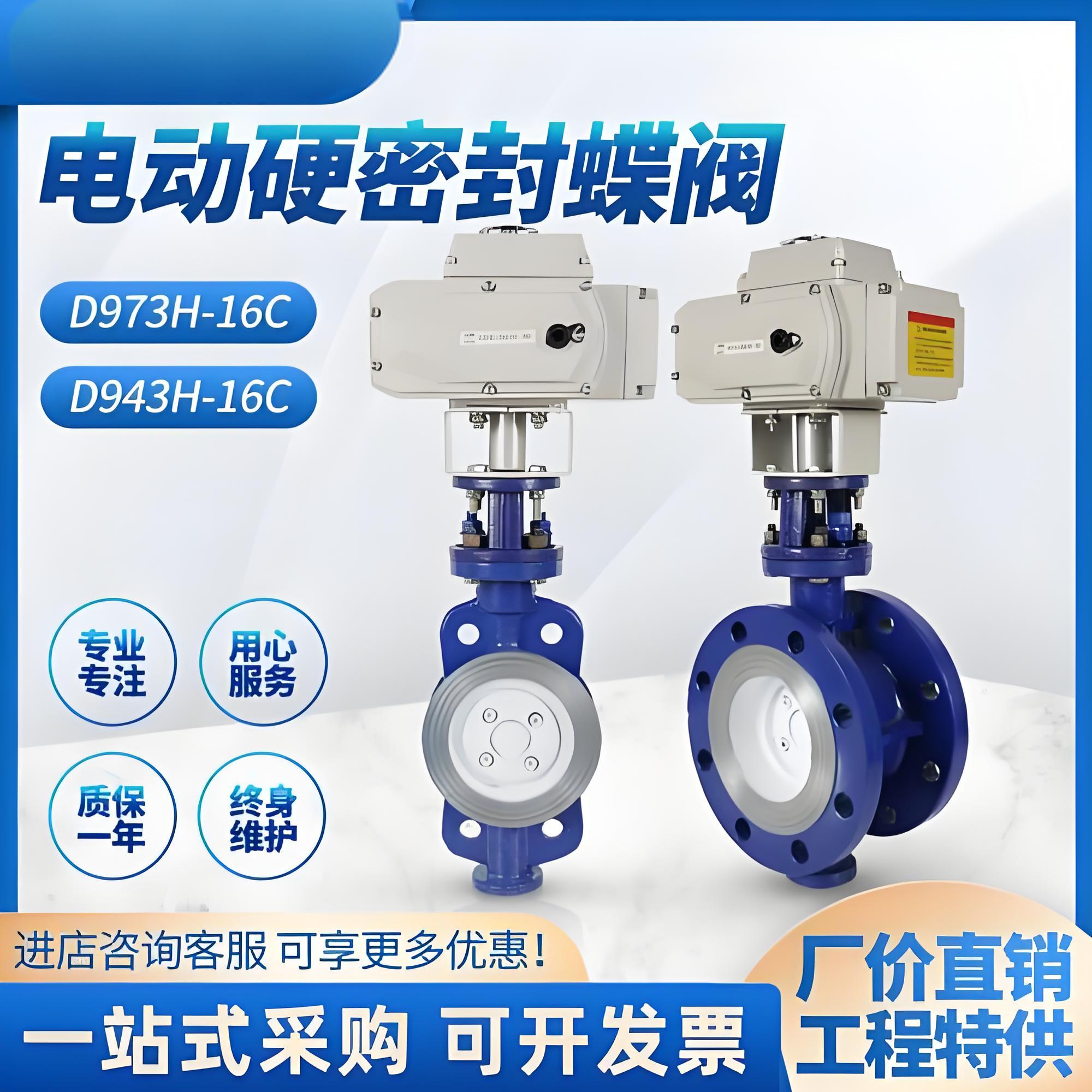

電動蝶閥

‌三、主要技術參數與材料‌

‌公稱通徑范圍‌：兩種型號覆蓋DN50至DN2000及以上廣泛范圍。‌‌

‌公稱壓力等級‌：涵蓋PN6、PN10、PN16、PN25、PN40等多個壓力等級。‌‌

‌閥體材料‌：通常為碳鋼（WCB）、也可根據需求采用不銹鋼、合金鋼等。‌‌

‌密封材料‌：閥座密封圈可采用不銹鋼、多層次復合結構、聚氨酯或抗磨材料。‌‌

‌試驗標準‌：閥門出廠需經過強度試驗和密封試驗，確保性能達標。‌‌

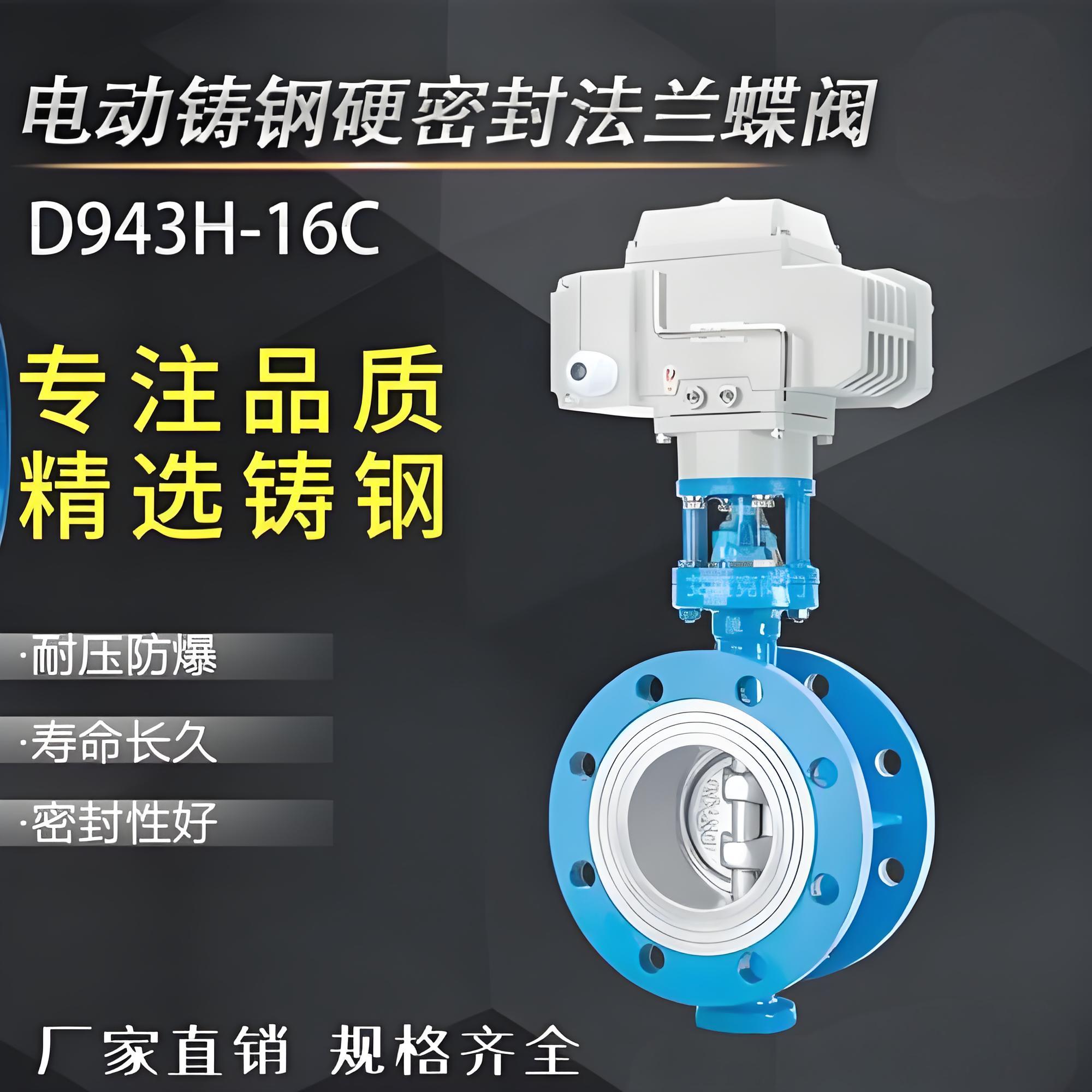

$蝶閥\D943H-25\DN350$

‌四、選型與應用建議‌

選擇時需明確管道介質的性質、工作壓力與溫度范圍、連接標準及控制方式（手動蝸輪或自動電動）。D343H-16C DN500適用于中壓、大口徑、需手動可靠調節的場合；D943H-25 DN350適用于更高壓力、需遠程自動控制或頻繁調節的中口徑管道。兩者均以其可靠的硬密封性能，在嚴苛工況下表現出色。‌‌

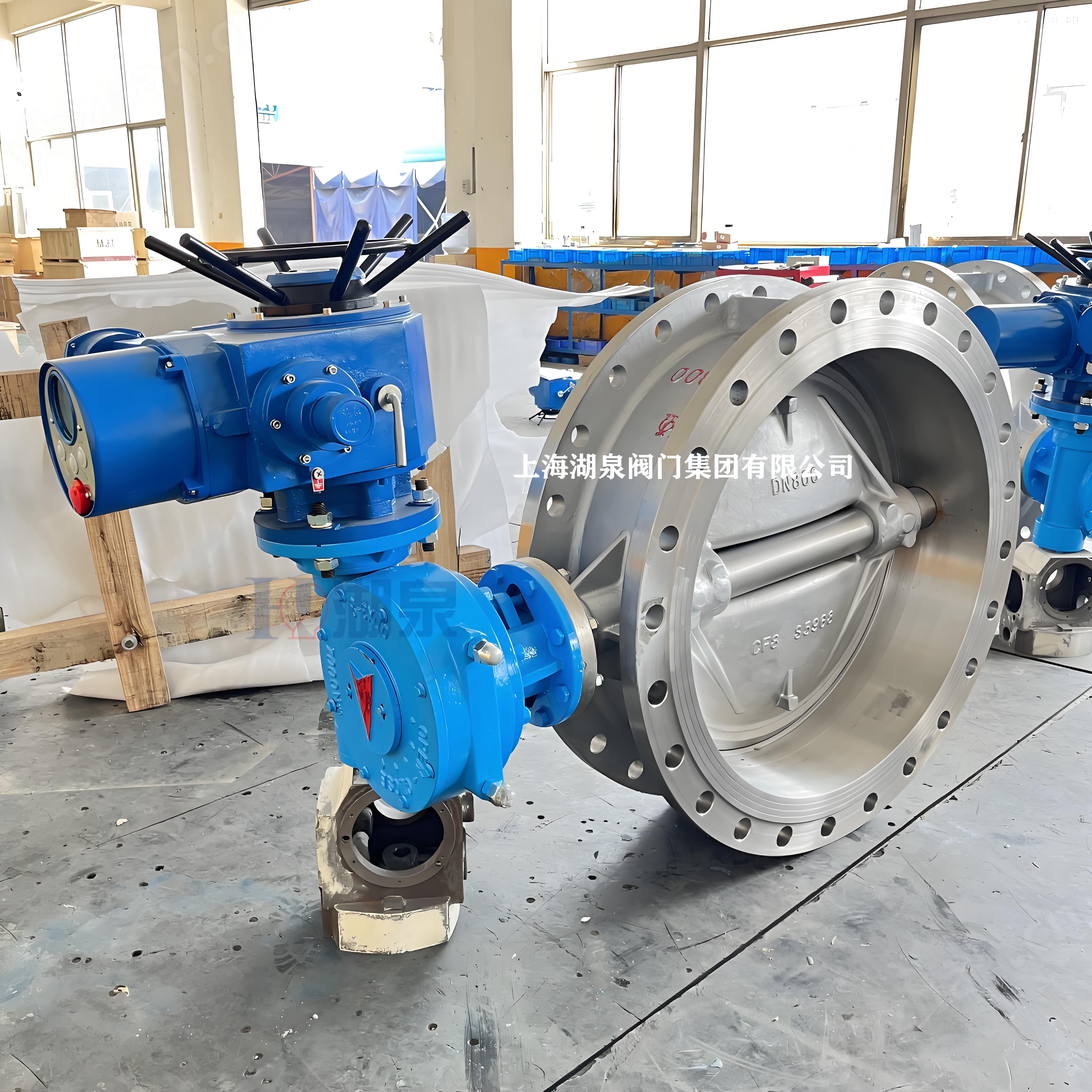

電動蝶閥廠家
