電動閥4到20ma的控制原理是什么

[ 2025-10-16 ]

電動閥4到20ma的控制原理是什么？電動閥是一種通過電力驅動來實現管道流體啟閉或調節的裝置，而4到20mA是一種常見的工業控制信號標準。這種信號的控制原理，廣泛應用于自動化控制系統中，其核心是通過模擬量信號來實現對電動閥開度的精確調節。

4到20mA信號是一種線性電流信號，能夠線性對應被控變量的變化。在電動閥控制中，控制系統（如PLC或DCS）會輸出一個電流信號，范圍介于4毫安至20毫安之間。該信號通常代表閥門的開度位置：例如，4mA對應閥門完全關閉，20mA則對應閥門完全打開。而在4到20mA之間的任意值，則對應著閥門的特定開度。

這一信號調節的基礎原理是通過一個定位器或控制器來驅動電動閥的內部電機，定位器根據接收到的4到20mA電流信號計算對應的目標位置，并操控電機驅動閥門。閥門內部通常配備有位置反饋組件，用于實時檢測閥門的實際開度。當定位器接收到4到20mA信號后，會將目標開度與實際開度進行比較，如果兩者存在偏差，定位器會輸出驅動信號給電機以修正開度，直至偏差減小到可接受的范圍。

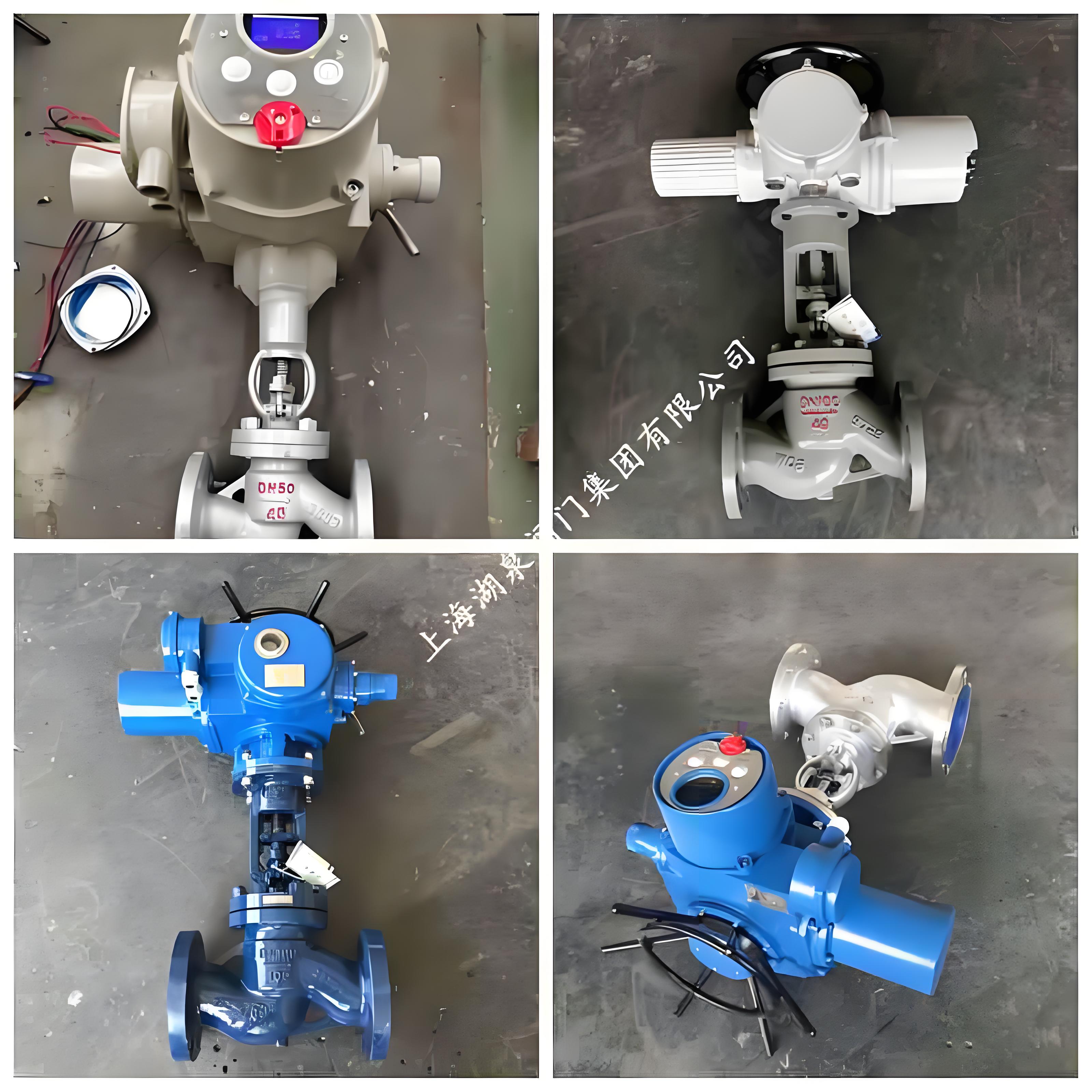

電動閥

為什么工業領域會選擇4到20mA作為信號標準？這是因為電流信號相較于電壓信號具有更強的抗干擾能力，尤其適用于遠距離傳輸。此外，4mA的下限值也具有特殊意義，因為它能夠標志回路的健康狀態。如果信號為0mA，可能意味著線路斷開或設備故障，這種設計增強了系統的可靠性。
